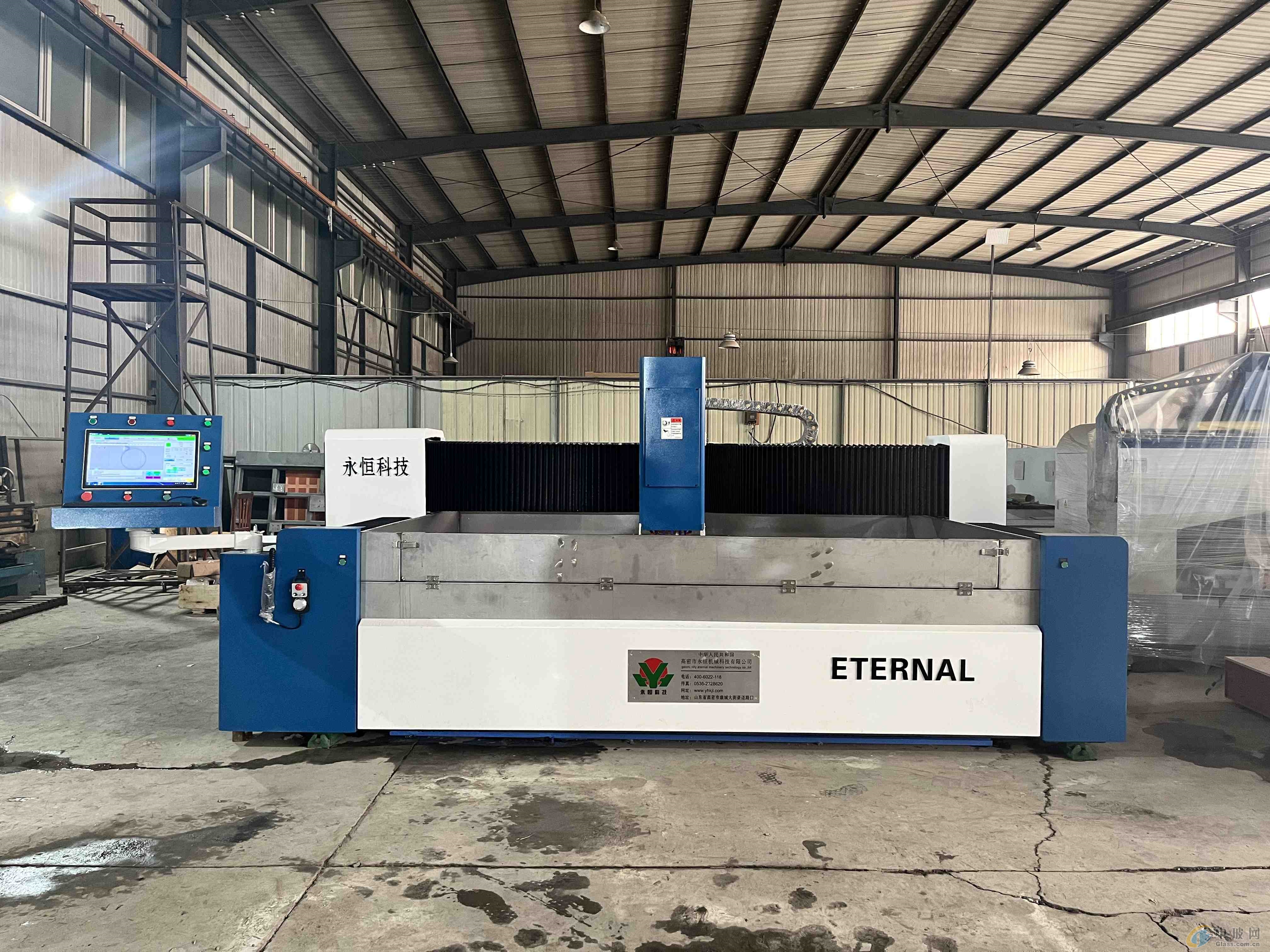

YH-2515數控異形磨邊機配置明細 機型 YH-2515 備注 行程（軸心） X 軸  2700MM 可定制 Y 軸  1700MM 可定制 Z 軸  180MM 　 主軸底端至工作臺距離 220MM 　 工作臺(25MM6061鋁材) 工作臺面積 2600×1500 可定制 zui大載重 500Kg 　 自銑工作臺 真空平面吸附 　 機體方管及機體水箱 焊接件退火時效處理 250×350×10 300×200×t10 　 304不銹鋼板材 1.5mm-2mm 　 主軸（水冷磨邊專用） 磨輪孔徑 ?22 　 轉速 3000-9000轉/min 　 轉動方式 直聯 　 培林潤滑方式 高溫黃油 　 冷卻系統 水冷 　 主軸馬力 11KW 可選配功率 三軸馬達動力 X軸Y軸2KW Z軸1.5KW 可選配功率 進給速度 X Y軸快送 10米/min 　 Z軸快送 6米/min 　 zui大切削進給速度 10米/min 　 精度 定位精度 ±0.05 　 重復精度 ±0.03 　 成品精度 ±0.20 　 加工范圍 zui大：2500×1500mm zui?。?00×100mm 可定制 加工厚度 2-19mm 　 設備參數及尺寸 機械重量 2800Kg 　 耗電量 22KW 　 占地面積（長×寬×高） 4000×3000×1800mm 　 主要零配件 主軸 菲浦 　 伺服電機 信捷 　 變頻器 阿爾法 　 線規/絲桿 上銀 　 數控系統 奇芯機器人 　 潤滑泵 上海 　 真空泵 上海 　 冷水機 上海 　 繼電器 施耐德 　 開關、指示燈 施耐德 　 接觸器 施耐德 　 開關電源 施耐德 　 空氣開關、漏電保護 施耐德 　 傳感器（接近開關） 奧托尼克斯（韓國） 　 電柜（隔板分離） 電磁兼容性 　 附件 吸盤 十六個（160、120各8個） 硅膠圈、尼龍臺柱、氣缸 可定制專用吸盤 定位 六個 配備刀庫系統、自動換刀功能 套 選配 永恒科技CNC數控全自動玻璃磨邊機，又稱全自動異型玻璃加工機 專業適用于玻璃巖板的磨邊和異型加工用?？傻菇?、磨邊、磨內圓、異型磨削，操作簡單、勞動強度低、精度高、廢品率為零。 CNC數控異型玻璃磨邊機性能特點： 1.機體方管采用304不銹鋼板材，機床床身由12mm厚壁鋼管焊接后熱處理加工而成。 2.機器配件伺服電機采用阿爾法電機，數控系統采用奇芯專用系統，奇芯數控系統，實現對玻璃、陶瓷、巖板、金屬厚板等材料水切割數控工藝控制，分為三軸、AB五軸和AC五軸三個規格，使用無需編程，操作簡便，切割品質好，加工效率高。該系統作為核心工藝控制系統可集成形成行業自動化生產線整體解決方案得到廣泛應用。 3.多輪共軸設計，無需換輪，大大降低加工時間。 CNC數控異型玻璃磨邊機產品優點： 1.可進行多種異型玻璃加工，倒角，磨邊，磨內圓等 2.異型玻璃磨邊機一臺機器一步到位，全自動程度高，安全可靠。 3.加工精度在10個絲以內，廢品率機會為零。 4.多輪共軸，無需換輪，大大降低加工時間，降低工人的勞動強度。
